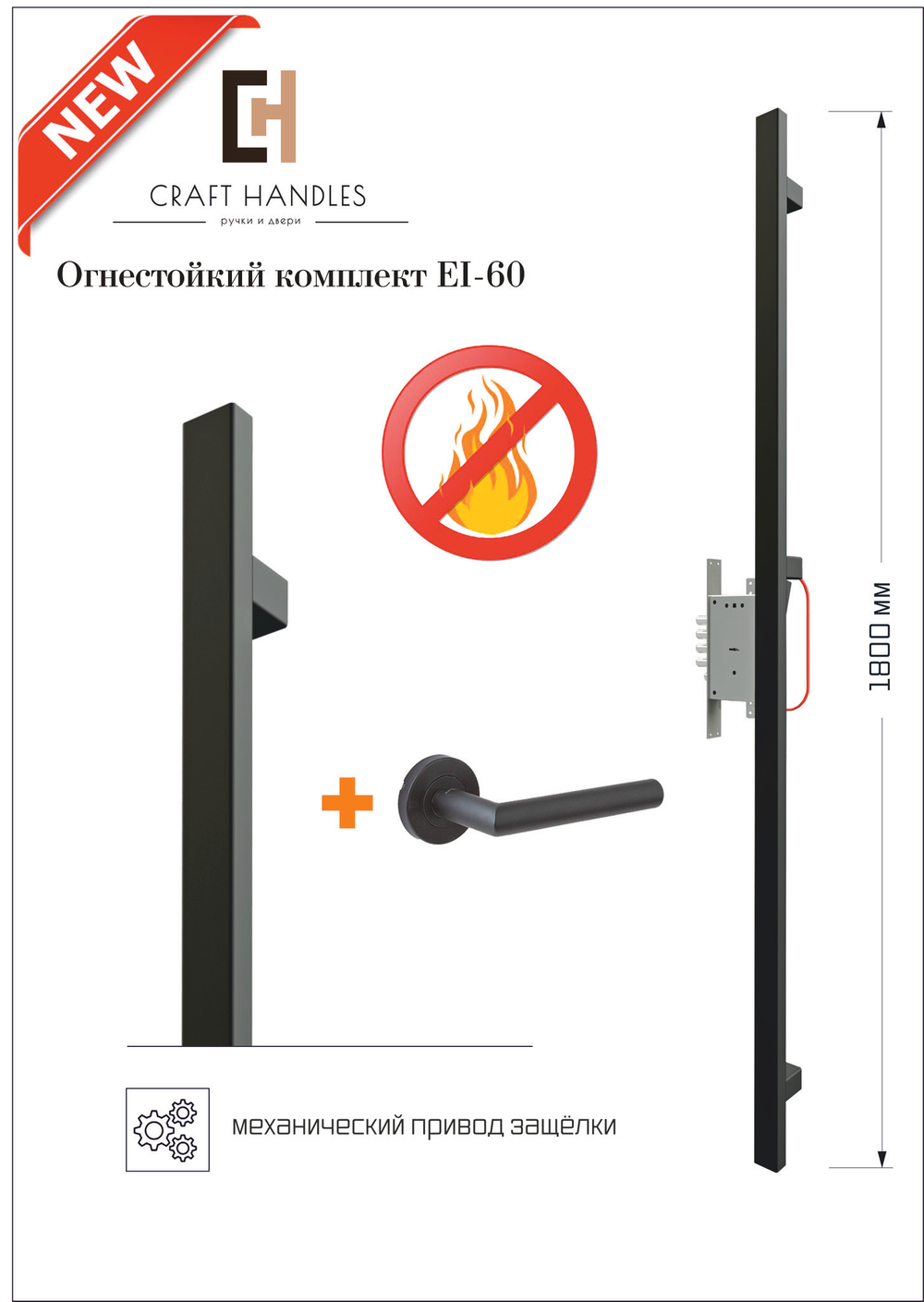

Basic Mechanical Combi, L=1800 мм (наружная ручка-скоба) + Гардиан 3221 + Apecs H-0204-INOX (нерж. сталь 201-BLM)
Комплект предназначен для установки на противопожарные двери (ППЖ) и технические входные двери. Решение реализует механическое управление защёлкой замка с наружной стороны через ручку-скобу при сохранении стандартного открывания изнутри через ручку Apecs H-0204-INOX (нерж. сталь 201-BLM).

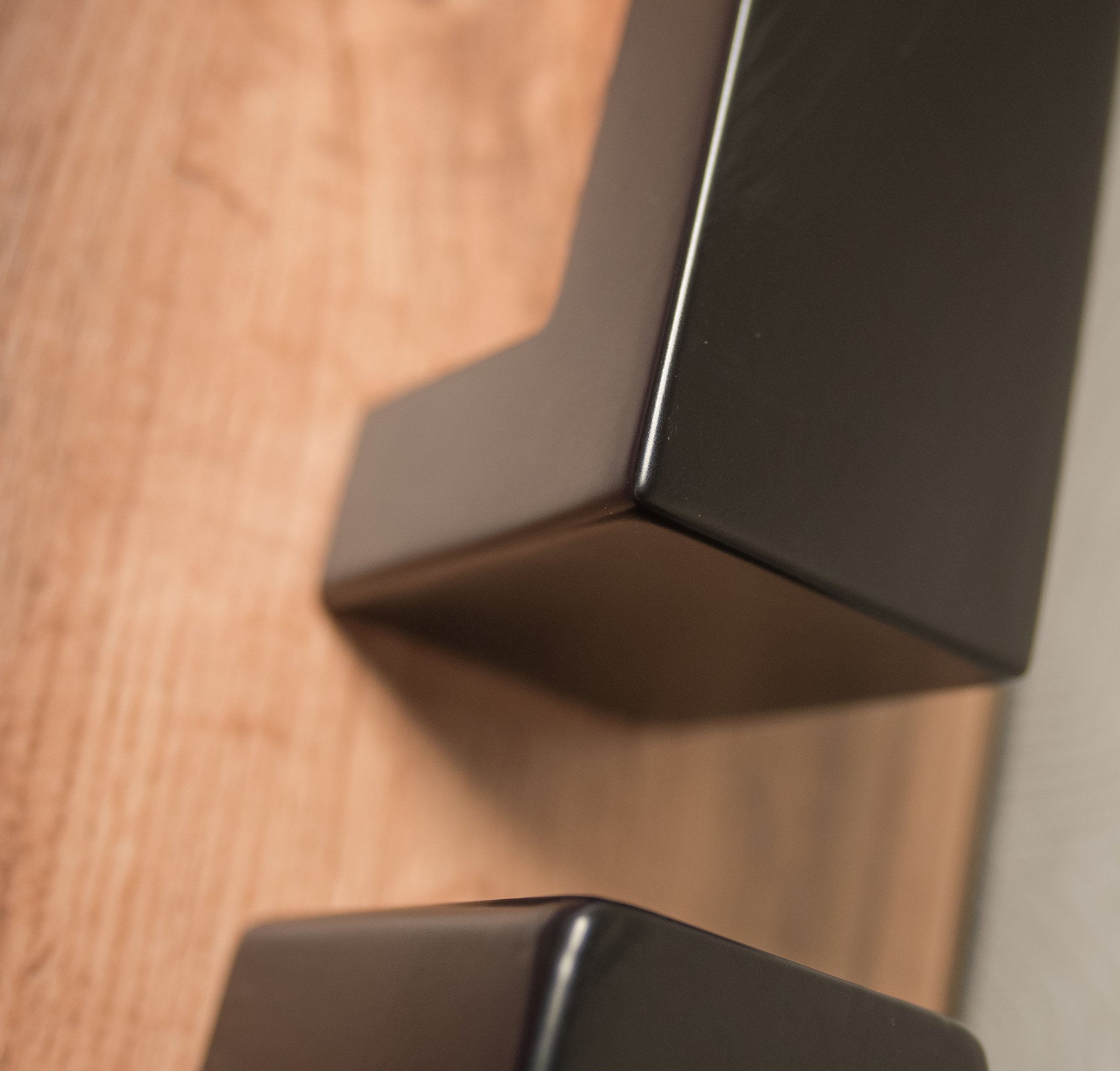

Наружная ручка-скоба выполнена из стального профиля сечением 50×25 мм с толщиной стенки 1,5 мм. Покрытие - грунт + полимерная система AkzoNobel. В конструкцию интегрирован механизм Basic Mechanical: нажимная клавиша, расположенная в зоне средней стойки, передаёт усилие на защёлку замка через стальной трос в защитной оплётке. Узел включает возвратный механизм и адаптер взаимодействия с замком.

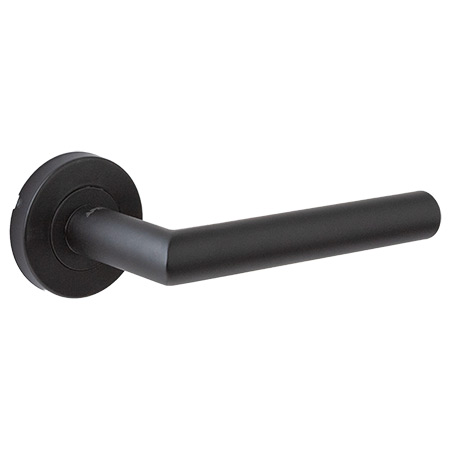

При нажатии на клавишу обеспечивается механическое открывание защёлки без использования электромеханических компонентов. Изнутри дверь открывается через ручку Apecs H-0204-INOX. Схема применения — скоба снаружи, нажимная ручка внутри, без усложнения конструкции двери и без зависимости от электропитания.
В составе комплекта применяется замок Гардиан 3221, работающий совместно с механическим приводом Basic Mechanical через адаптер управления защёлкой. Замок обеспечивает корректное восприятие тягового усилия от тросового привода и стабильную работу защёлочного механизма в составе противопожарной двери.
Конструкция рассчитана на применение в противопожарных дверях и подтверждена испытаниями на огнестойкость по ГОСТ 5089-2011. В ходе испытаний механизм (клавиша, тросовый привод, возвратный узел) подвергался воздействию температурного режима совместно с дверным полотном и после завершения испытаний сохранил полную работоспособность.
По результатам проверки:
— отсутствуют деформации, разрушения и оплавления элементов
— сохранён свободный ход нажимной клавиши
— тросовый привод не потерял целостности и передаёт усилие на защёлку
— возвратный механизм функционирует штатно
Фурнитура обеспечивает работоспособность после огневого воздействия и соответствует пределу огнестойкости EI 60, что подтверждает сохранение функций открывания двери в условиях пожара.
Важно. Такой комбинированный способ установки ручки скобы-снаружи и обычной нажимной внутри возможен только с замками "тяжёлых" серий ,такими как Г2112, Г2212 и Securemme 2653 с приводом для управления защелки
Доступные адаптеры для одностороннего исполнения: Г2112, Г2212 и Securemme 2653 с приводом для управления защелки
Установка Ручки скобы с клавишей и замка с адаптером, не требует от Вас никаких изменений в конструкции двери.
